12.4.7 Снятие и установка аккумулятора давления гидропривода задней подвески (модели с кодом 217a «Саморегулирующаяся задняя подвеска с ADS» и кодом 480

Снятие и установка аккумулятора давления гидропривода задней подвески (модели с кодом 217a «Саморегулирующаяся задняя подвеска с ADS» и кодом 480 «Управление клиренсом задней подвески»)

Снятие

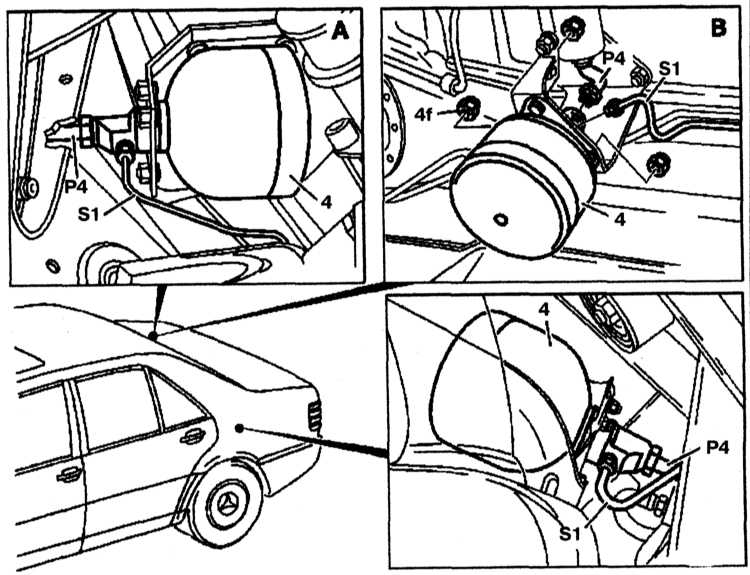

Детали установки аккумулятора давления гидропривода задней подвески

Снятие и установка аккумулятора давления гидропривода задней подвески (модели с кодом 217a «Саморегулирующаяся задняя подвеска с ADS» и кодом 480 Mercedes-Benz W140

A — Аккумулятор справа на моделях с кодом 480
В — Расположение правого аккумулятора на моделях с кодом 217a


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте жидкость из системы.
2. Отсоедините нагнетающие трубопроводы (S1), (Р4) от пружинного привода.
3. Снимите выпускную трубу с кронштейнов на днище.
4. Снимите обе направляющие задних колесных арок.
5. Отверните гайки (4f) и снимите аккумулятор (4).

Установка

Установка проводится в порядке, обратном снятию.
